نوع تعليق عازل القرص

Pمعلومات roduct

الاسم: نوع تعليق عازل القرص
النوع: ANSI 52-3 نوع تعليق عازل القرص
النوع ذو الصلة: نطاق الجهد: 11kV ~ 220kV
المعيار: معيار ANSI C29.2
ألوان رعي العوازل: بني أو رمادي فاتح
تحميل الفشل الميكانيكي: 70 كيلو نيوتن ، 100 كيلو نيوتن ، 120 كيلو نيوتن ، 160 كيلو نيوتن ، 210 كيلو نيوتن ، 300 كيلو نيوتن وحسب طلب العميل
المادة: بورسلين الألومينا والسيليكا
التطبيق: الخطوط الهوائية وخطوط النقل

مقدمة المنتج

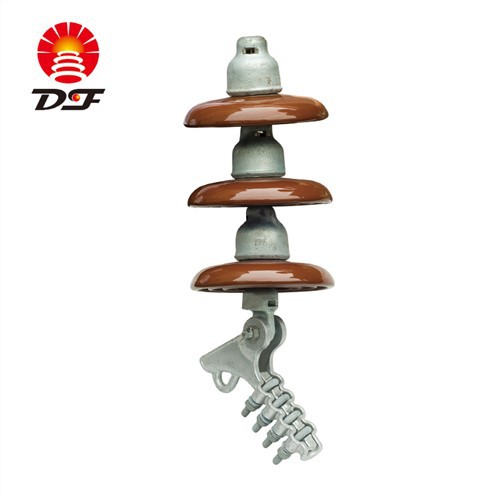

نوع تعليق عازل القرص هو في الواقع قطعة من الخزف أو الزجاج بغطاء فولاذي وأقدام حديدية أعلى وأسفل. يمكن استخدامه في سلسلة. عادة ما تكون مصنوعة من قطع البورسلين والزجاج والتجهيزات المعدنية (مثل الأرجل الفولاذية ، وأغطية الحديد ، والشفاه ، وما إلى ذلك) المثبتة بالأسمنت أو الآلات. يستخدم المنتج على نطاق واسع في أنظمة الطاقة الكهربائية ، وبشكل عام ، يعمل في ظل الظروف الجوية لخطوط النقل العلوية ، بينما يتم دعم قضبان التوصيل الخاصة بمحطات الطاقة والمحطات الفرعية والموصلات الخارجية النشطة لمختلف المعدات الكهربائية. يجعلها معزولة عن الأرض (أو الأجسام المؤرضة) أو من حواف الموصلات الأخرى ذات الاختلافات المحتملة.

وظيفة المنتج

كواحد من المعدات المهمة لخطوط النقل ، فإن نوع تعليق عازل القرص مسؤول عن المهمة المهمة المتمثلة في رفع الأسلاك وعزل البرج. يتم استخدامه في خطوط النقل ذات الجهد العالي و UHV والجهد العالي الفائق في جميع أنحاء العالم ، مما يوفر ضمانًا موثوقًا للتشغيل الآمن لخطوط النقل. ينقسم هذا المنتج إلى نوعين: أحدهما لأنظمة التيار المتردد والآخر لأنظمة التيار المستمر. إن تركيبة المواد العازلة عالية المقاومة ، وهيكل المظلة الخاص والتصميم المضاد للتآكل للتركيبات المعدنية تجعلها تلبي تمامًا المتطلبات الصعبة للأداء المتقادم لمنتجات ناقل الحركة HVDC. هناك العديد من أنواع تصميم هيكل المظلة لهذا المنتج ، والذي يوفر مجموعة متنوعة من الخيارات المعقولة لاستخدام الخطوط الإقليمية المختلفة.

فئة ANSI		52-1	52-2	52-3	52-4	52-5
البعد الرئيسي	القطر الاسمي	160	200	254	254	254
	تباعد الوحدات	140	146	146	146	146
المسافة الزحف (مم)		178	210	292	292	279
قوة الرصد والتقييم المجمعة (kN)		45	70	70	70	111
قوة التأثير الميكانيكي (نانومتر)		4.5	5	5.5	5.5	6
تحميل اختبار الشد (kN)		22	33.5	33.5	33.5	55.6
جهد وميض تردد الطاقة (kV)	جاف	60	65	80	80	80
	مبلل	30	35	50	50	50
جهد وميض الدفع الحرج (kV)	نقاط البيع	100	115	125	125	125
	Neg	100	115	130	130	130
جهد ثقب تردد الطاقة (kV)		80	90	110	110	110
بيانات RIV	اختبار الجهد إلى الأرض (كيلو فولت)	7.5	7.5	10	10	10
	Max.RIV بسرعة 1 ميجا هرتز (μV)	50	50	50	50	50
المعايير المعتمدة		ANSI C29.2.0 تحديث

1. س: ما هو الناتج الشهري؟
ج: يعتمد ذلك على أنواع المنتجات ، وعادة ما يكون إنتاجنا الشهري 850 طنًا.

2. س: ما هو مصطلح الدفع؟
ج: نحن نقبل TT ، إيداع 30 بالمائة ورصيد 70 بالمائة مقابل نسخة B / L ، LC في الأفق.

3. س: هل يمكنني الحصول على بعض العينات؟
ج: نعم ، يتوفر طلب عينة لفحص الجودة واختبار السوق.

4. س: ما هي شروط الدفع الخاصة بك؟
ج: نحن عادة نقبل جميع أنواع شروط الدفع ، T / T ، L / C ، نقدا
